基于模型的数字化检测系统


菲恩数字化检测系统(DDES)是将基于二维/三维数字模型的检测过程数字化,以提高企业检验工艺规程编制效率、降低人为错误、帮助企业实时有效的利用过程数据以及实现无纸化作业。该系统可做为产品检测平台独立运行并实现数据共享,也可与企业现有系统如MES、CAPP、PDM/PLM等衔接,以嵌入的形式帮助企业实现信息化的闭环。对于企业尚未建设其它信息化系统或建设不完善的,本系统还可以工具形式帮助企业提高检验工艺规程编制和实现检测过程的数字化。


DDES系统包括检验工艺规程编制和测量与采集两大子系统,其中检验工艺规程编制系统包括数字模型自动解析、尺寸序号自动标注、编制检验工艺规程、检验任务在线管理(可选)四大功能模块;测量与采集系统包括零件扫码识别、自动调取数模及检验工艺规程、数模引导测量、数据采集及自动判别、系统接口、数据管理六大功能模块。


DDES的功能

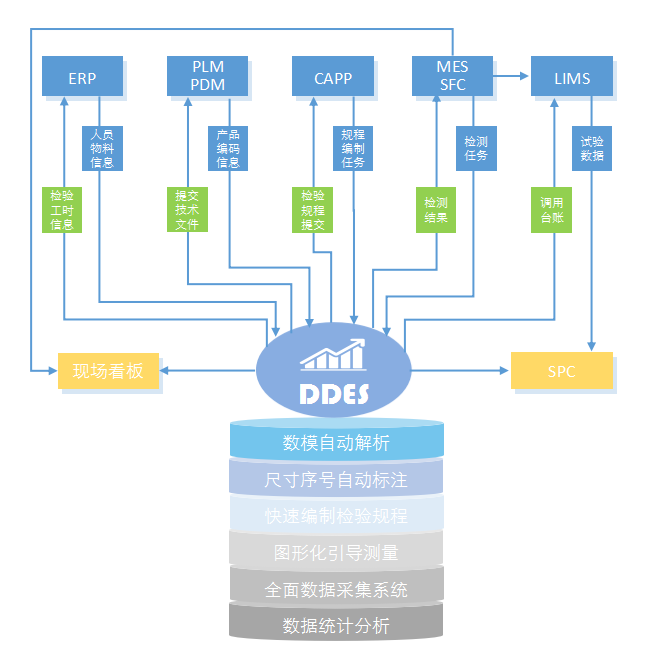

可互联互通的快捷应用

DDES系统提供三种实施方式,分别为独立平台式、软件工具式和深度嵌入式。其中深度嵌入式的实施方式不仅可以快捷应用,还能实现与企业现有系统如MES、CAPP、PDM/PLM等互联互通,可帮助企业实现信息化的闭环。

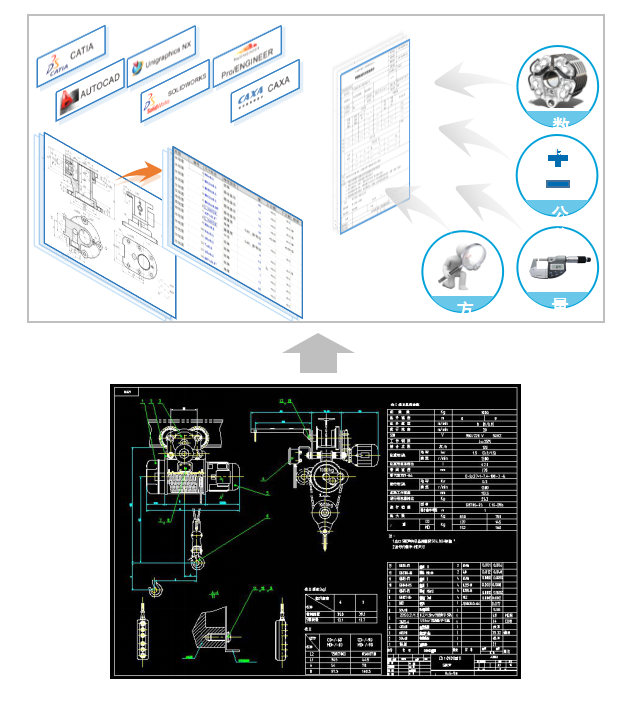

检验工艺规程快速编制

也称为检验规划、检验工艺文件,其内容包括产品信息、检测设备与量具、检测内容、检测方法和数模截图等,是检测作业的指导性文件。DDES的检验工艺规程快速编制功能包括CAD数字模型解析、泡泡图自动标注、公差自动匹配、量具关联及检验方法深度学习功能。

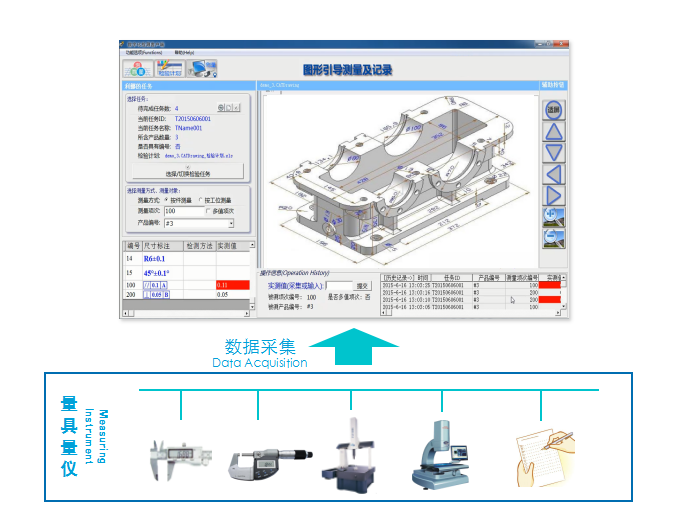

图形化引导测量与数采

是指检测工位在执行检测时,在已调取标注序号的数模和检验工艺规程和条件下,实现检测尺寸自动定位,该尺寸放大显示且以颜色区分,从而实现引导测量。

 通过扫描或输入产品ID、批号自动调取检验工艺规程和对应的标序数模

 按指定条件实现图形引导测量(当前测量点自动呈现、高亮显示)

 通时实时采集检测数量实现数据自动判定;

 关联企业计量台账,自动进行有效性验证;

 软件界面提供测量数据手工输入模式。

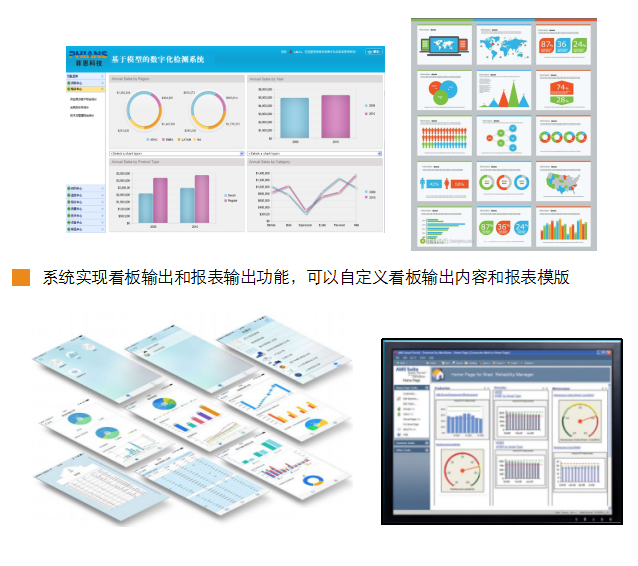

检测数据管理、共享与分析

系统数据管理分为数据查询、数据分析、报表输出、记录更改、工时统计与绩效考核、不合格处理等功能,并提供外部系统接口,以供企业相关系统直接读取本系统的相关数据。

■ 测量数据结构化管理,可供其它系统调取、统计与分析;

 可定制包括检测工时统计、绩效考核、不合格统计在内的数据管理模板;

 可定制多种质量分析图表,如:对比曲线、直方图、饼状图、工序能力指数

 统计参数(正态分布图)、Xbar-R、Xmed-R、Xbar-S、X-MR图等。
