全自动线纹尺检定装置GE5050系列
品牌: PHIANS
型号: GE5050系列
产品简述: GE5050系列全自动线纹尺检定装置主要是针对钢卷尺、钢直尺等进行全自动检定,产品采用雷尼绍公司的金属光栅的作为标准器,测量准确度高,整体测量不确定度可达到(0.03+0.03L)mm。
产品详情

概述

目前国内的计量机构,普遍采用标准尺作为长度标准,将被检钢卷尺与标准尺进行比较,人工对线读数或采用读数显微镜获得被检钢卷尺的线纹间隔误差。这种检定方式比较原始,工作效率低,劳动强度大,易产生视觉疲劳。

为了提高测量效率和提高准确度,深圳菲恩科技依照JJG4-2015检定规程,设计开发了基于机器视觉技术和光栅测量技术的线纹尺检定标准装置,GE5050及GE5050A。其中,GE5050检定范围为0~5米;GE5050A具有自动分段连续检定的功能,其检定范围为0~100米。

本系列产品以进口雷尼绍金属光栅为长度标准器,具有精确、灵敏和稳定的特点。在检定过程中采用机器视觉技术自动读取和识别线纹刻度,自动与光栅标准位移进行比对,无需人工读数和记录,检定完成后,由电脑自动生成检定报告。从而实现了准确、高效、稳定的全自动线纹尺检定。不仅提高了工作效率、减轻了劳动强度,同时也避免了由于视觉疲劳和工作疏忽造成误读误判等人为因素给工作带来的差错。


结构和原理

本产品由高稳定性00级大理石平台、精确位移驱动伺服系统、进口金属光栅标准器、高清工业数码摄像机、自动尺带压紧装置、自动卷尺收放装置(选配)、自动加载砝码装置和联机电脑组成。

测量钢卷尺第一段时,手动安装钢卷尺,拉开固定在平台夹具上,然后在计算机上点击“开始检定”,自动加载砝码装置和自动尺带压紧装置开始工作,待收到各装置的反馈信号后,图像采集系统自动移动至检定点并采集线纹图象,经电脑实时处理,识别线纹物理坐标位置,经与光栅实时读数进行比对,计算被检尺误差。从测量第二段开始,根据软件操作提示,将钢卷尺尺头安装至自动卷尺收放装置中,通过计数装置和图像动态识别来准确收卷钢卷尺和定位零位刻线,从而实现第二段至全程、全示值误差的自动测量。测量结束后按照JJG4-2015《钢卷尺》检定规程规定的计算方法,做出判定结论,并生成检定记录,保存到数据库中供用户进行预览和打印。

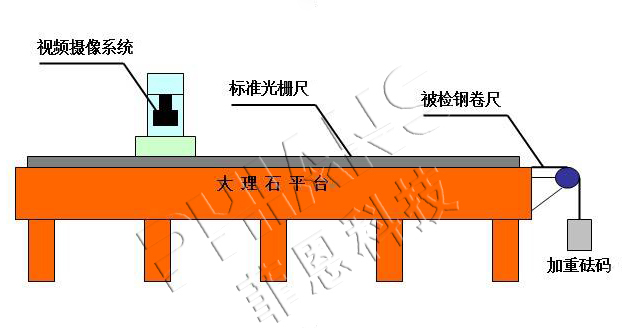

结构图如下:

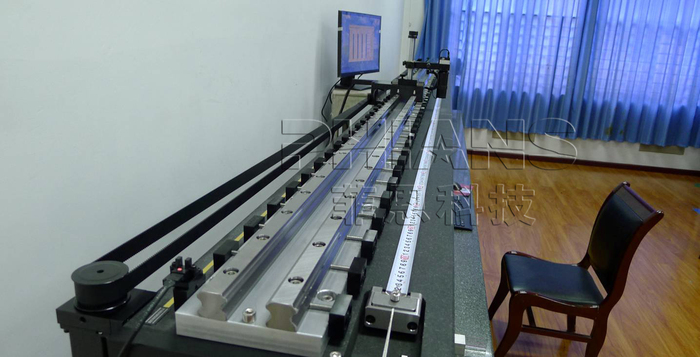

物如下:


技术指标

1、一次测量范围的上限(1.0~5.0)m(视选择型号的台体长度而不同);

2、重复性:选定不同规格的全新被测钢卷尺,对每一钢卷尺的某刻线重复测量10次,分别计算其实验标准偏差,不超过0.01mm;

3、位移速度:300mm/秒;

4、单点瞄准时间: ≤ 1.2秒;

5、单点识别速度:≤0.2秒;

6、摄像机画面分辨率:752*480;

7、图像放大倍数:≥60倍;

根据客户要求,也可按照客户实际工作空间情况进行定制。
